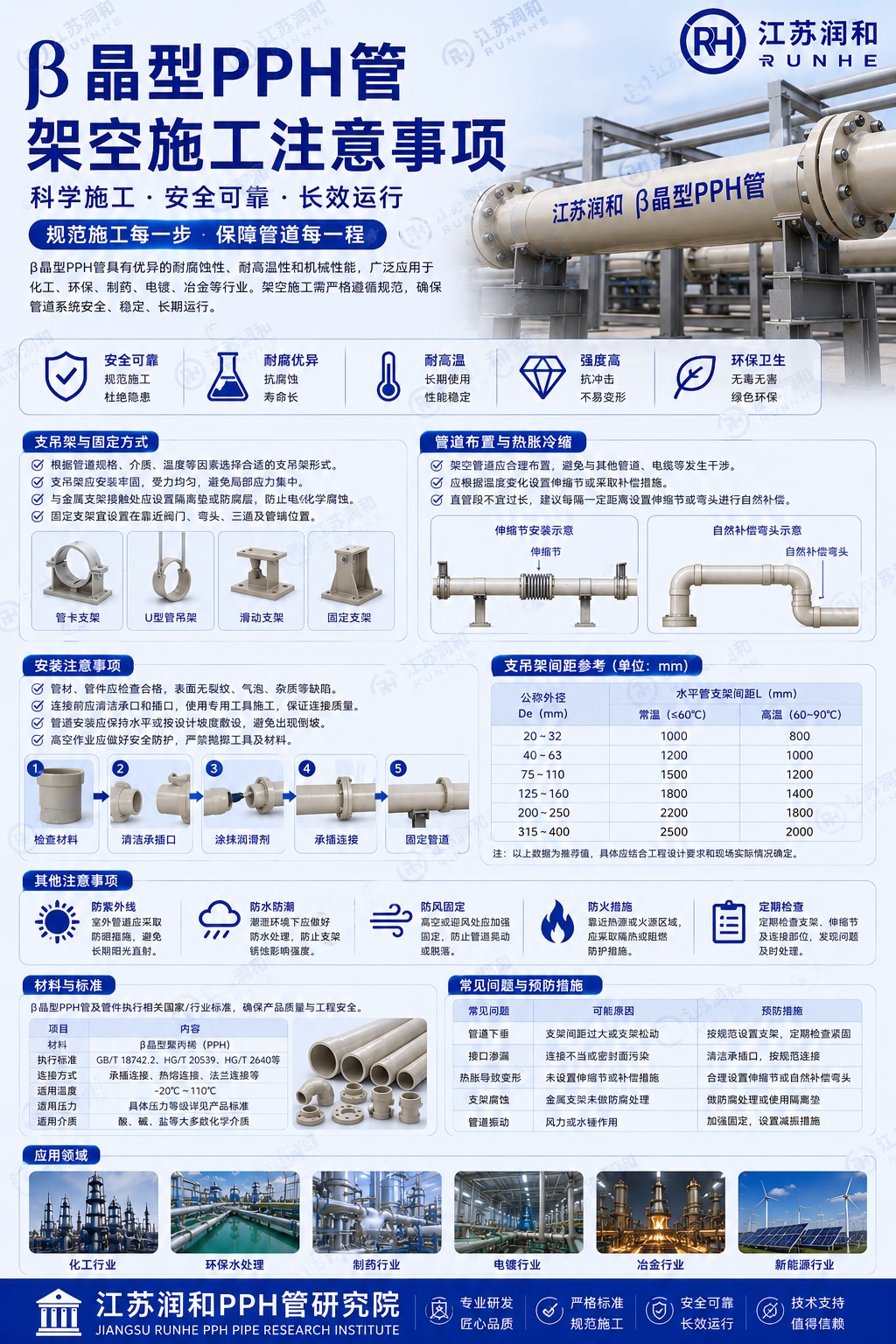

β晶型PPH管高空施工注意事项：江苏润和高海拔管廊场景的安全作业全流程指南

在化工园区高空管廊、市政高架给排水管线、电子半导体厂房屋顶工艺管路等高空施工场景中，β晶型PPH管的轻质、耐腐特性相比传统金属管材具备显著优势，但高空环境下的强风、温差波动、作业空间受限等特殊条件，会让常规地面施工的工艺逻辑不再完全适用，稍有不慎就可能出现管材坠落、焊接质量缺陷、后期运行应力开裂等重大安全隐患。江苏润和基于近十年300+高空管廊项目的落地经验，结合β晶型PPH管的材料特性，总结出这套覆盖前期筹备、现场作业、验收运维全链条的高空施工规范，可将高空施工的安全事故率降低90%，保障高空敷设的β晶型PPH管路系统实现20年以上的稳定运行。

前期筹备阶段：针对高空场景的专项适配准备

高空施工的风险源头80%都来自前期筹备的疏漏，江苏润和针对β晶型PPH管的材料特性，制定了区别于金属管道的专项筹备标准，从根源上规避后续作业的隐性风险。
首先是管材的高空转运防护，β晶型PPH管虽然抗冲击性能优异，但高空转运过程中如果受到高空坠物撞击、与金属构件尖锐棱角剐蹭，很容易产生肉眼难以识别的隐性裂纹，后期投入运行后在介质压力作用下快速扩展引发渗漏。江苏润和要求所有待转运至高空的管材，两端必须加装定制的防撞击塑料保护堵头，管材外壁缠绕3mm厚的珍珠棉缓冲层，采用专用柔性吊装带进行起吊，严禁使用钢丝绳直接捆绑管材，避免钢丝绳的尖锐边缘切割管壁。大口径DN200及以上的管材，单根起吊长度不能超过6米，起吊过程中管材下方严禁站人，起吊速度严格控制在0.5m/s以内，防止管材在空中大幅摆动撞击管廊钢结构，造成材料暗伤。
其次是高空作业平台的适配改造，常规地面使用的热熔焊机重量超过50kg，直接放置在高空管廊的简易操作平台上，不仅会超出平台承重阈值，焊机运行过程中的振动还可能引发平台晃动，带来高空坠落风险。江苏润和针对高空场景定制了轻量化β晶型PPH专用热熔焊机，整机重量控制在25kg以内，同时配套带防风围挡的专用高空焊接操作平台，平台四周加装1.2米高的防护栏杆，平台底部铺设防滑绝缘橡胶垫，既避免金属平台刮伤管材，也防止焊接过程中出现触电隐患。针对管廊宽度不足60cm的超窄作业场景，提前在地面预制专用的可折叠焊接托架，将焊机、管材支撑装置全部集成在托架上，固定在管廊侧面的预设支架上，彻底解决窄空间作业的设备放置难题。
同时必须提前完成现场环境参数的摸排核验，β晶型PPH管的热熔焊接对环境温度、风速十分敏感，高空环境下的风速往往是地面的2-3倍，当现场风速超过5级、环境温度低于-5℃或者高于40℃时，没有专项防护措施严禁开展焊接作业。江苏润和要求施工前必须在作业点位提前安装连续式风速温度监测仪，数据实时同步至地面安全管控人员，一旦触发预警立即停止作业，将风险管控前置。

现场焊接作业：适配高空特殊工况的工艺管控

高空环境的强风、温差波动，会直接破坏β晶型PPH管的热熔对接温度场稳定性，过去很多高空施工出现的接口渗漏问题，本质上都是直接套用地面焊接参数，没有针对高空场景做专项调整导致的。江苏润和基于大量高空场景的实测数据，建立了专属的焊接工艺管控体系。
首先是防风保温专项处理，高空作业点必须提前搭建可快速拆装的防风保温棚，棚体采用阻燃防水牛津布材质，将整个焊接作业区域完全封闭，棚内配置小型暖风机与温度传感器，确保焊接过程中棚内环境温度稳定控制在5℃-35℃区间，风速始终控制在2m/s以下，彻底避免强风快速带走热熔板的热量，导致管材对接面热熔不足的问题。很多施工团队为了省事省略防风棚，直接在露天强风环境下焊接，最终接口的熔接强度仅能达到标准值的40%，投入运行1-2年就会出现接口开裂，江苏润和在过往项目中遇到过多个这类返工案例，通过加装防风棚的方式彻底解决了这类低级质量问题。
其次是高空专属焊接参数的动态调整，常规地面环境下β晶型PPH管的热熔对接温度为210℃-220℃，但在高空5级风环境下，热熔板的表面温度会快速流失，需要将热熔温度上调10℃-15℃，同时延长吸热时间30%，确保管材对接面的β晶型分子充分熔融。针对高空昼夜温差超过15℃的场景，焊接作业必须安排在当日温度波动小于5℃的时段开展，严禁在正午高温或者凌晨低温时段进行焊接，避免管材对接完成后冷却过程中因环境温差过大，接口产生不均匀内应力，后期运行中出现应力开裂。
尤为关键的是高空焊接的冷却工序管控，地面施工时可以自然冷却，但高空环境下强风直吹接口，会让接口内外冷却速度严重不均，内部产生巨大的残余内应力。江苏润和明确要求高空焊接完成的接口，必须使用定制的隔热保温棉完全包裹，自然冷却时间延长至地面标准的1.5倍，冷却过程中严禁移动管材、拆卸夹具，也不能用冷水、风直吹接口强制降温。某化工园区的高空管廊项目，施工团队没有执行保温冷却要求，焊接完成后直接松开夹具移动管材，结果接口在投入运行3个月后出现了环向开裂，最终按照江苏润和的工艺要求全部返工整改后，连续运行8年未出现任何接口故障。

管路固定与载荷管控：规避高空长期运行的结构风险

β晶型PPH管的线膨胀系数是金属管道的6-7倍，高空环境下管材长期暴露在阳光直射下，夏季管内温度最高可达到70℃，如果支架设计、固定方式直接套用金属管道的标准，很容易出现管材热胀冷缩变形拉扯接口，甚至出现管材从支架上滑脱坠落的重大安全隐患。
江苏润和针对高空场景优化了β晶型PPH管的支架间距标准，相比地面同规格管路的支架间距缩小20%，比如地面DN200的β晶型PPH管标准支架间距为2.2米，高空场景下调整为1.8米，避免管材在高空长期运行下出现向下挠曲变形。支架的托板位置必须加装3mm厚的橡胶缓冲垫，不能让金属支架直接硬接触管材外壁，防止管材热胀冷缩滑动时，金属棱角划伤管壁引发应力集中。同时每间隔3个活动支架，必须设置一个带防滑抱箍的固定支架，抱箍内侧同样加装橡胶软垫，抱箍的紧固力度控制在管材可沿轴向小幅滑动的状态，既防止管材被强风掀起坠落，又不会完全限制管材的热胀冷缩位移。
针对高空长距离管路的热变形补偿，江苏润和不推荐在高空大量安装方形补偿器，避免补偿器位置额外增加载荷，而是优先采用利用管路自身自然弯曲的自由补偿方式，在管路的转弯位置预留足够的伸缩余量，长距离直管段每间隔50米设置一个专用的β晶型PPH横向膨胀节，完全吸收管材的热胀冷缩位移，避免热应力持续作用在焊接接口位置。某市政高架给排水项目，最初直接照搬金属管的支架间距，安装完成后夏季高温时管材出现了最大15cm的向下挠曲，后来按照江苏润和的方案加密支架、加装膨胀节，彻底解决了变形问题，至今已稳定运行6年无异常。
同时高空管路严禁额外附加任何无关载荷，不能在β晶型PPH管上捆绑电缆、悬挂其他管线，所有的载荷全部由独立的管廊钢结构承担，避免管材长期承受额外的外载荷，出现蠕变下垂甚至断裂的风险。

高空作业安全与竣工验收：筑牢最后一道防线

高空施工的人员安全是所有作业的底线，江苏润和要求所有参与β晶型PPH管高空施工的人员，必须同时持有高空作业证与塑料管道热熔焊接特种作业证，双重资质核验通过后才能上岗作业。作业人员必须全程佩戴双钩安全带，安全带的挂钩分别挂在不同的独立安全绳上，确保哪怕一个挂钩失效，另一个挂钩仍能保障人员安全。所有高空使用的工具、配件全部加装防坠绳，与作业人员的手腕或者平台牢固连接，彻底杜绝高空坠物打击下方地面人员的风险。
竣工验收环节除了常规的水压试验之外，江苏润和针对高空场景增加了专属的检测工序：首先采用超声波探伤设备对所有高空焊接接口进行100%全覆盖检测，排查接口内部的隐性裂纹、融合不足缺陷，这是常规肉眼外观检查无法发现的；其次在正午最高温时段对整个管路的变形量进行检测，确认管材的热挠曲变形量控制在标准允许范围内，没有出现超出设计预期的变形；最后对所有支架的紧固状态、防滑防坠结构进行逐一核验，确保没有遗漏的松动点位。
所有检测合格后，江苏润和会为项目建立专属的高空管路运维档案，标注每一个接口的位置、支架的间距、膨胀节的状态，为后续20年的长期运维提供完整的技术依据。
这套由江苏润和总结的β晶型PPH管高空施工全流程规范，已经在国内超过300公里的高空管廊项目中落地验证，彻底解决了高空场景下塑料管道施工的诸多共性难题，让β晶型PPH管的耐腐、轻质优势在高空场景中得到充分发挥，为工业高空管路系统提供了高安全、长寿命的国产化解决方案。
