β晶型PPH管焊接处漏水原因及处理方法

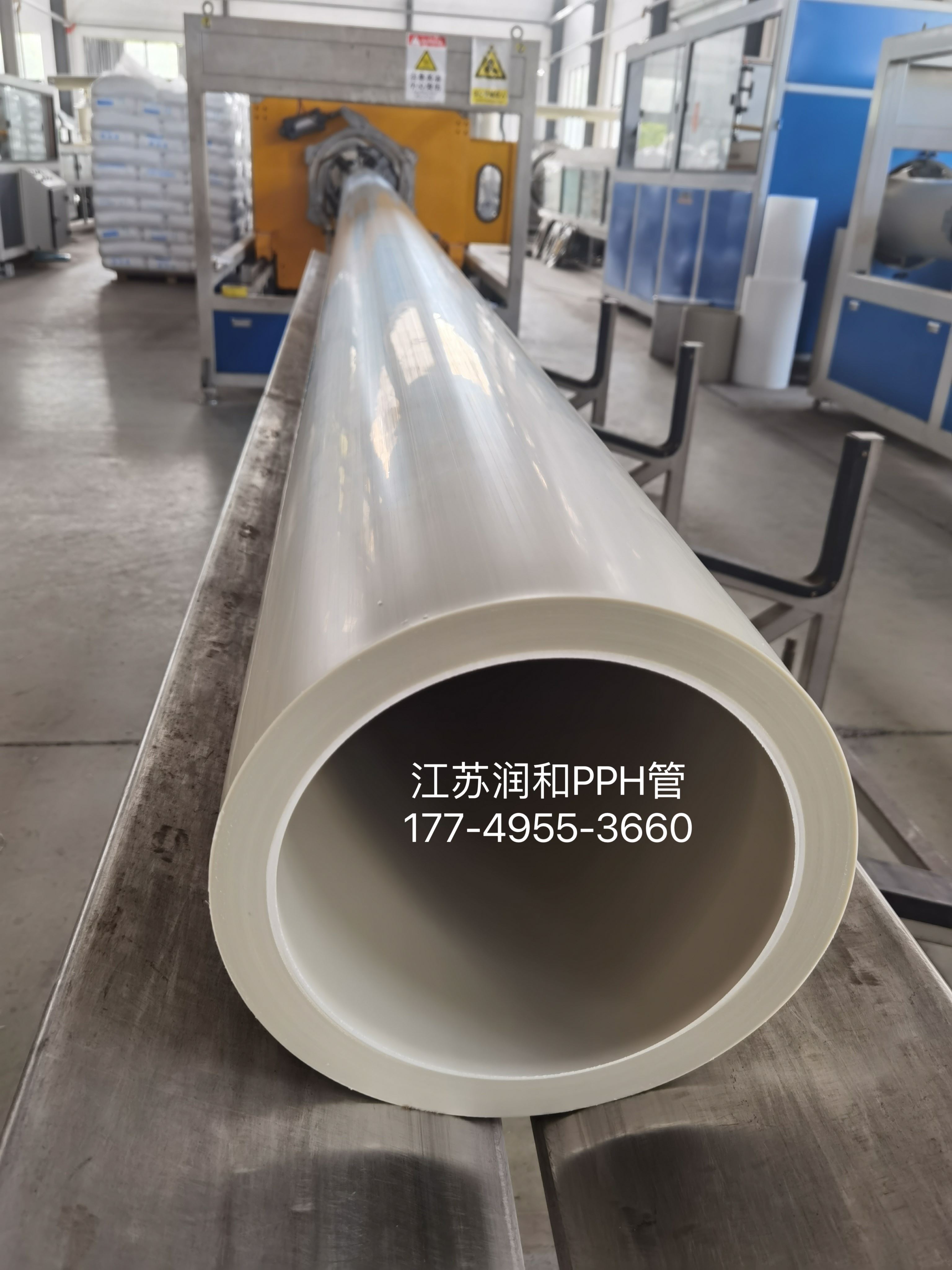

江苏润和β晶型PPH管（β晶型均聚聚丙烯管）凭借其独特的六方晶系结构，在抗冲击性、耐化学腐蚀性和耐温性方面表现优异，广泛应用于化工、制药、环保等领域。然而，焊接处漏水问题仍可能因工艺控制不当或环境因素影响而发生。本文结合工程实践与材料特性，系统分析漏水原因并提出针对性解决方案。

一、焊接处漏水核心原因

1. 工艺参数偏差

• 温度失控：β晶型PPH管热熔焊接温度需严格控制在195℃-205℃。某制药企业案例显示，焊接温度达220℃时，熔合层厚度仅0.8mm（规范要求≥1.5mm），导致运行2年后焊缝渗漏。温度过高会引发材料降解，温度过低则导致分子链扩散不足。

• 压力异常：熔接压力不足或冷却压力过早释放会影响分子链渗透。某电子厂纯水系统DN80管道因冷却压力仅0.08MPa（规范要求0.12MPa），焊缝强度下降至母材75%。

• 时间管理：预热、熔接、冷却各阶段时间需***匹配。某污水处理厂因未分阶段施压，导致焊缝在高压工况下渗漏。

2. 操作规范缺失

• 模具匹配误差：模具与管径不匹配会导致焊接面错口。规范要求错口不得超过管壁厚度的10%，某核电站冷却水管道检测发现，熔合层厚度需≥1.5mm才能确保强度。

• 清洁处理不当：管材表面油污、氧化层未彻底清除会形成杂质夹层。某药厂GMP车间纯水管道通过三级清洁（管材表面、焊接面、加热板）及无尘布、丙酮处理，使焊口合格率提升至99.8%。

• 轴向偏移超限：承插修补允许±5°轴向偏移，某维修案例中偏移达8°，导致熔合面应力分布不均，修复后1年开裂。

3. 材料与环境因素

• 管材质量缺陷：壁厚不均、内壁粗糙度超标（Ra＞0.8μm）会降低焊接质量。某乳制品厂原料输送管道因管壁减薄50%，运行2个月后破裂。

• 介质侵蚀：长期接触高浓度氯离子（如次氯酸钠溶液）可能引发应力腐蚀开裂。某水处理厂DN100管道因氯离子浓度超标（达500mg/L），运行4年后出现枝状裂纹。

• 紫外线老化：户外管道未添加UV稳定剂或外覆黑色套管时，紫外线会加速分子链断裂。某建筑排水系统DN150管道运行5年后表面龟裂渗漏。

二、系统性处理方法

1. 工艺优化与标准化

• 温度-压力-时间协同控制：

  • 预热阶段：通过液压调节阀将压力调至0.15-0.2MPa，加热板垂直放置避免局部过热。

  • 熔接阶段：保持熔接压力10-15秒，确保熔合层厚度≥1.8mm。

  • 冷却阶段：自然冷却15-30分钟，避免外力干扰。

• 模具与夹具管理：选用与管径匹配的模具，用扳手逐次旋紧夹具螺丝，确保管段水平且错口≤管壁厚度10%。

• 电动切削修正：对存在缺口的接缝使用电动切削机磨口，直至焊接面平齐。

2. 操作规范强化

• 三级清洁制度：

  • 管材表面：用无尘布擦拭去除灰尘。

  • 焊接面：丙酮清洗去除油污。

  • 加热板：使用前用洁净布清理残留物。

• 无损检测技术：焊接后采用内窥镜检测焊口内部，确保无杂质残留；剖开焊口检测熔合层厚度，水压试验压力1.5MPa持续30分钟无渗漏。

• 环境控制：在洁净车间内设置独立焊接工位，湿度≤60%，避免粉尘污染。

3. 材料与环境适应性改进

• 管材选型优化：

  • 输送氧化性介质（如次氯酸钠）时，选用引入抗氧化成核剂的管材，将氧化诱导期延长至200小时以上。

  •

  • 户外管道外覆黑色HDPE套管，内壁喷涂防腐蚀涂层。

• 补偿器设计：在温度波动大的工况下安装膨胀节，补偿热膨胀系数（0.15mm/(m·℃)）引发的变形。某地热开发项目通过设置补偿器，避免法兰连接处泄漏。

• 应急修复方案：

  • 小口径管道（DN110以下）轻微渗漏：采用承插修补，加热至190℃后套入破裂管段，保持压力10秒，冷却后检测熔合层厚度。

  • 大口径管道：优先选用热熔对焊或法兰连接，确保连接强度≥管材本体80%。

三、工程案例验证

案例1：制药企业纯化水系统修复

• 问题：DN50管道因焊接缺陷渗漏，运行压力0.6MPa。

• 处理：采用承插修补，使用专用焊机加热修补管件至190℃，套入后保持压力10秒，冷却后剖开检测熔合层厚度1.8mm。

• 效果：修复成本为更换管段的30%，无需停产排水，符合GMP标准。

案例2：化工园区硫酸管道改造

• 问题：DN200管道因焊接温度过高（220℃）导致熔合层厚度不足，运行2年后渗漏。

• 处理：切除原焊缝，重新热熔对焊并控制温度在200℃，熔合层厚度达2.0mm。

• 效果：通过1.8MPa水压试验，连续运行3年未渗漏。

四、未来技术趋势

随着工业4.0发展，江苏润和β晶型PPH管焊接正向高效化、智能化演进：

• 机器人焊接系统：配备视觉定位功能，定位精度达±0.05mm，减少人为误差。

• 智能热熔焊机：实时监测温度、压力曲线，将焊接合格率提升至99%以17749553660上。

• 数字孪生模型：通过物联网传感器实时监测管道压力、温度及振动数据，预测剩余寿命并提前安排检修。

通过严控工艺参数、强化操作规范、优化材料选型及引入智能技术，可显著降低β晶型PPH管焊接处漏水风险，延长管道使用寿命，为工业管道安全运行提供保障。
